ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.

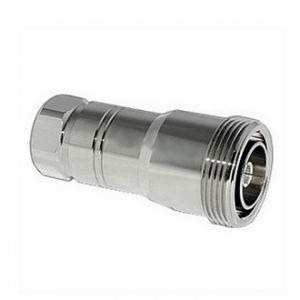

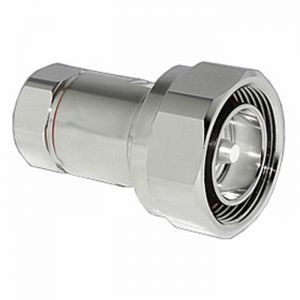

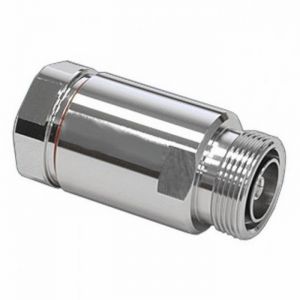

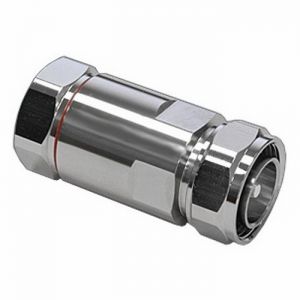

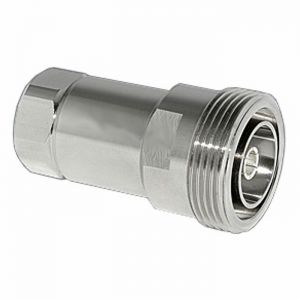

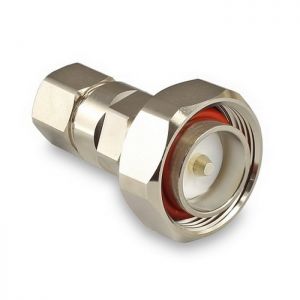

Разъем 4F-F Разъем 4F-F 0 11.55 12.29

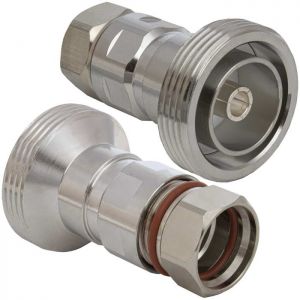

Разъем 6-0045 Разъем 6-0045 0 2.86 3.04

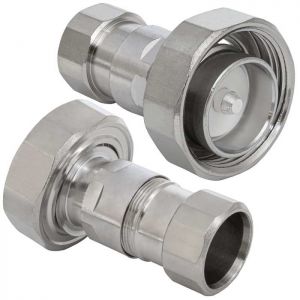

Разъем 6-0064 Разъем 6-0064 0 5.44 5.79

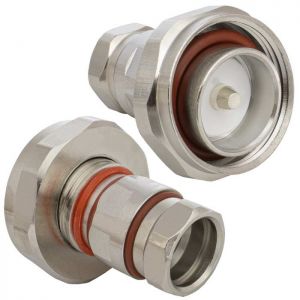

Разъем 6-0073 Разъем 6-0073 0 9.05 9.63

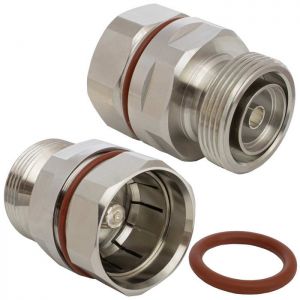

Разъем 6-0089 Разъем 6-0089 0 4.67 4.97

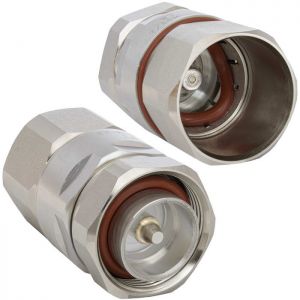

Разъем 6-0136 Разъем 6-0136 0 2.26 2.4
Разъем 6-0137 Разъем 6-0137 0 3.2 3.4
Разъем 8-0017 Разъем 8-0017 0 7.41 7.89
Разъем 8-0017 a Разъем 8-0017 a 0 6.36 6.77

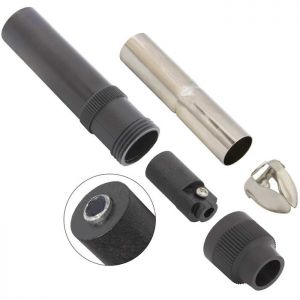

Разъем 8-0022 Разъем 8-0022 0 14.11 15.01

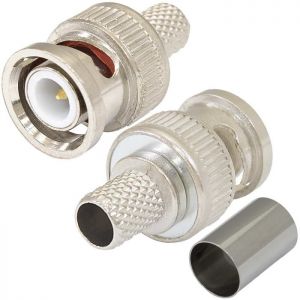

Разъем 8-0023 Разъем 8-0023 3610 9.94 10.57
Разъем 8-0024 Разъем 8-0024 0 5.37 5.71

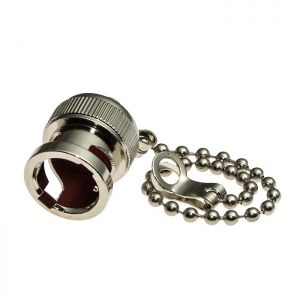

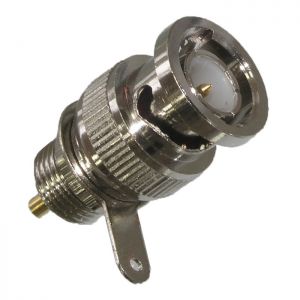

Разъем BNC-2RJ Разъем BNC-2RJ* 0 39.95 42.5

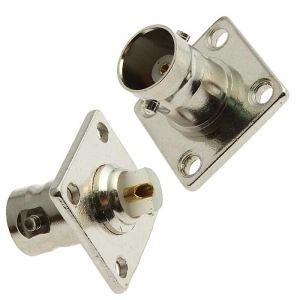

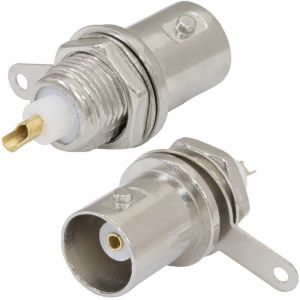

Разъем BNC-2SJ Разъем BNC-2SJ 0 34.74 36.96

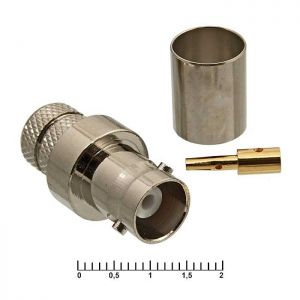

Разъем BNC-7021 (HYR-0108) (GB-108) Разъем BNC-7021 (HYR-0108) (GB-108) 480 31.97 34.01

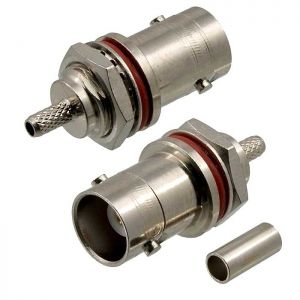

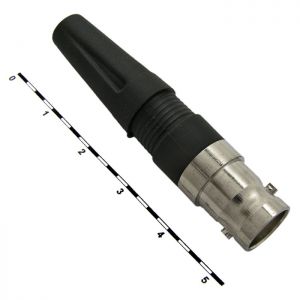

Разъем BNC-BJ Разъем BNC-BJ* 7039 7.9 8.4

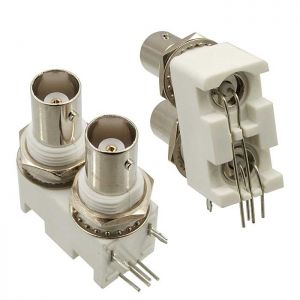

Разъем BNC-BJ2 Разъем BNC-BJ2 1056 39.65 42.18

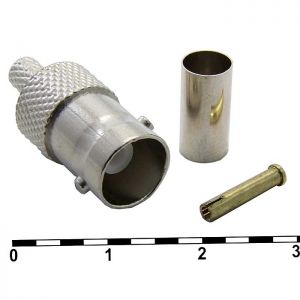

Разъем BNC-BP Разъем BNC-BP 2036 31.45 33.46
Разъем BNC-BP+ Разъем BNC-BP+ 0 32.23 34.28

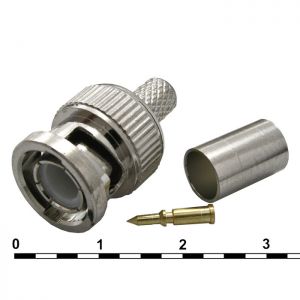

Разъем BNC-C174J  LMR-100 Разъем BNC-C174J LMR-100 0 34.67 36.88
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
0
11.55
12.29
0
14.11
15.01
3610
9.94
10.57
0
34.74
36.96
7039
7.9
8.4
1056
39.65
42.18
2036
31.45
33.46
0
32.23
34.28

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.

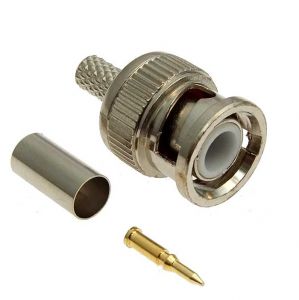

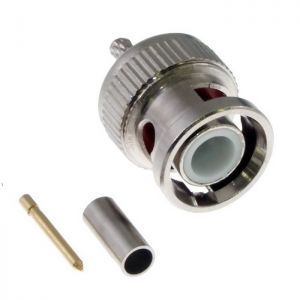

BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
