ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ
Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)| Наименование товара | Количество | Цена опт. руб. | Цена мелкоопт. руб. |
|---|---|---|---|
Разъем FP-FP
|
1530 | 31.53 | 33.54 |
Разъем FP-RCAJ
|
150 | 13.97 | 14.86 |
Разъем IPX -1.13-15CM-SMA-KYWE
|
238 | 125.34 | 133.34 |
Разъем IPX-J/TNC-JKY RG1.13 15cm
|
208 | 131.04 | 139.4 |
Разъем JR-73
|
850 | 48.99 | 52.12 |
Разъем JR-GB004
|
80 | 160.18 | 170.4 |
Разъем JT 1103
|
900 | 20.48 | 21.79 |
Разъем JT 1271
|
дата поступления: 2026-10-11 |
18.63 | 19.82 |
Разъем JT 1290
|
дата поступления: 2026-10-11 |
48.69 | 51.8 |
Разъем JT 1291
|
1 | 35.49 | 37.75 |
Разъем KFM3201-1014-7F
|
3620 | 5.06 | 5.38 |
Разъем KFM3201-1016-7F
|
6700 | 5.06 | 5.38 |
Разъем MMCX-B
|
80 | 44.4 | 47.23 |
Разъем MMCX-C
|
10 | 50.36 | 53.57 |
Разъем MMCX-C174P
|
1 | 55.43 | 58.97 |
Разъем MMCX-C188J
|
100 | 31.24 | 33.23 |
Разъем MMCX-J
|
1950 | 48.8 | 51.91 |
Разъем MMCX-JA
|
500 | 68.23 | 72.59 |
Разъем MMCX-JKE
|
дата поступления: 2026-09-09 |
67.68 | 72 |
Разъем MMCX-JR
|
597 | 76.51 | 81.39 |
Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.

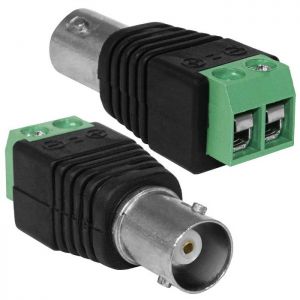

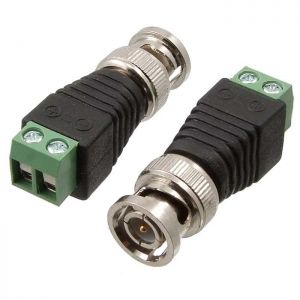

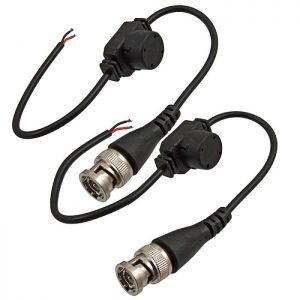

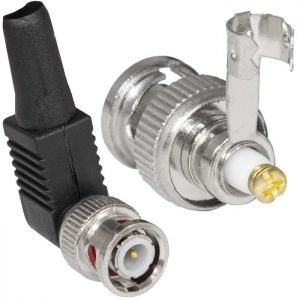

BNC
Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.
TNC
"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.

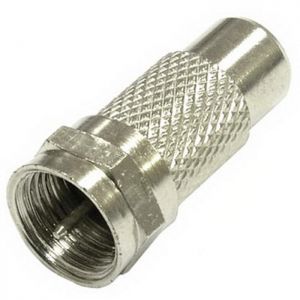

F
Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.
FME
Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.
N
Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.
SMA
Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.
Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
