ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.
Разъем SMA-C58J Разъем SMA-C58J дата поступления:
2024-05-08
43.38 46.15
Разъем SMA-C58J gold Разъем SMA-C58J gold 8687 66.81 71.07
Разъем SMA-C58P Разъем SMA-C58P* 79950 27.57 29.33
Разъем SMA-C58P gold Разъем SMA-C58P gold 10161 40.89 43.5
Разъем SMA-CG58P Разъем SMA-CG58P 1125 88.8 94.47
Разъем SMA-I-1 gold Разъем SMA-I-1 gold дата поступления:
2024-06-05
54.9 58.4
Разъем SMA-IB Разъем SMA-IB в производстве 81.07 86.24
Разъем SMA-J Разъем SMA-J* 12868 28.63 30.46
Разъем SMA-J2/SMC-JY2-RG178-30 Разъем SMA-J2/SMC-JY2-RG178-30 57 299.49 318.61
Разъем SMA-JC-316P Разъем SMA-JC-316P 1150 62.71 66.71
Разъем SMA-JR Разъем SMA-JR* 26855 40.46 43.04
Разъем SMA-JW-IPX-178-15CM Разъем SMA-JW-IPX-178-15CM 175 121.65 129.41
Разъем SMA-K-1.5-RG316-10CM-TS9 Разъем SMA-K-1.5-RG316-10CM-TS9 460 177.24 188.55
Разъем SMA-KW-1.5-RG174-15CM-SMA-JW-1.5 Разъем SMA-KW-1.5-RG174-15CM-SMA-JW-1.5 дата поступления:
2024-06-05
224.19 238.5
Разъем SMA-KY-316-15CM-MCX-JW-1.5 Разъем SMA-KY-316-15CM-MCX-JW-1.5 дата поступления:
2024-06-05
149.54 159.09
Разъем SMA-LC174P Разъем SMA-LC174P дата поступления:
2024-05-08
64.7 68.83
Разъем SMA-LC58P Разъем SMA-LC58P 4500 72.8 77.45
Разъем SMA-P-SMA-P-RG402-15CM Разъем SMA-P-SMA-P-RG402-15CM в производстве 206.73 219.93
Разъем SMA-P/SMA-J-RG316-30 Разъем SMA-P/SMA-J-RG316-30* 679 158.47 168.58
Разъем SMA-P/SMA-P-RG316-30CM Разъем SMA-P/SMA-P-RG316-30CM* дата поступления:
2024-06-12
145.55 154.84
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
дата поступления:
2024-05-08
43.38
46.15
8687
66.81
71.07
79950
27.57
29.33
10161
40.89
43.5
1125
88.8
94.47
дата поступления:
2024-06-05
54.9
58.4
в производстве
81.07
86.24
12868
28.63
30.46
1150
62.71
66.71
26855
40.46
43.04
дата поступления:
2024-06-05
224.19
238.5
дата поступления:
2024-06-05
149.54
159.09
дата поступления:
2024-05-08
64.7
68.83
4500
72.8
77.45
в производстве
206.73
219.93
дата поступления:
2024-06-12
145.55
154.84

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.

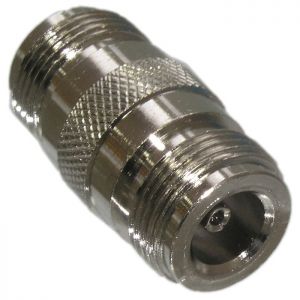

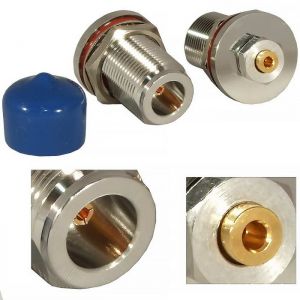

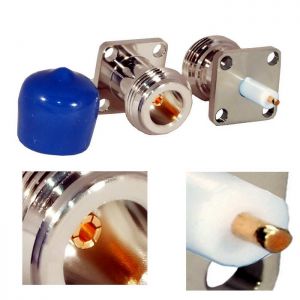

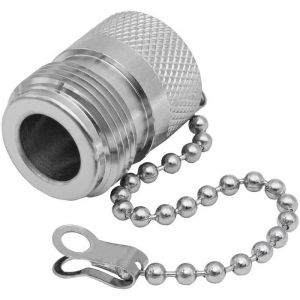

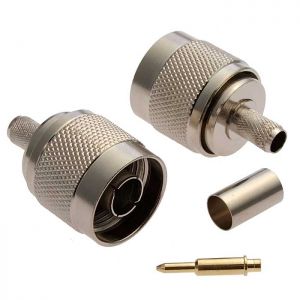

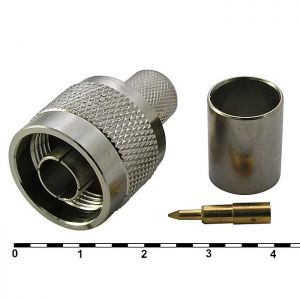

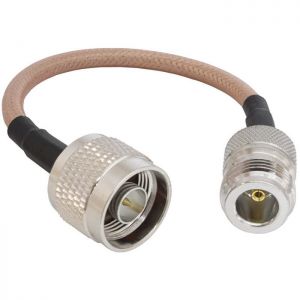

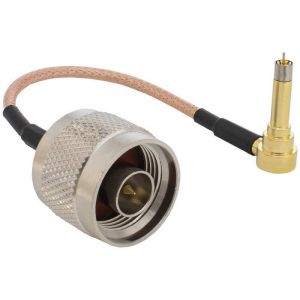

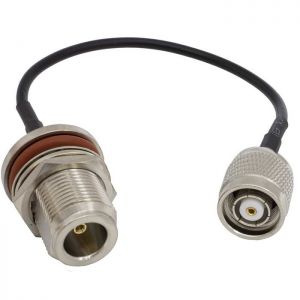

N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
