ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.
Разъем MMCX-C Разъем MMCX-C 320 60.1 63.94
Разъем MMCX-C174P Разъем MMCX-C174P дата поступления:
2025-05-29		 59.16 62.94
Разъем MMCX-C188J Разъем MMCX-C188J 270 28.54 30.36
Разъем MMCX-J Разъем MMCX-J 851 48.8 51.91
Разъем MMCX-JA Разъем MMCX-JA 590 65.59 69.78
Разъем MMCX-JKE Разъем MMCX-JKE дата поступления:
2025-07-17		 45.59 48.5
Разъем MMCX-JR Разъем MMCX-JR 2100 81.67 86.88
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30 800 221.9 236.06
Разъем MMCX-M Разъем MMCX-M 320 12.54 13.34
Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM 524 162.02 172.36
Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM 700 162.02 172.36

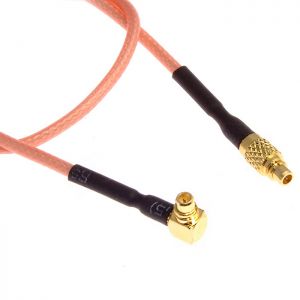

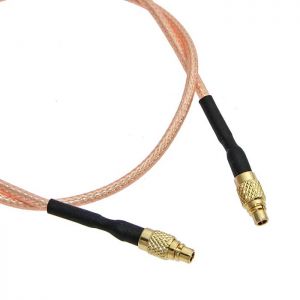

Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm 203 190.91 203.1
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm 281 190.91 203.1
Разъем MMCXJ-BSMAJ (Cu) Разъем MMCXJ-BSMAJ (Cu) 260 131.52 139.92
Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m 147 1072.51 1140.97
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m 232 629.07 669.22
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m 337 783.77 833.8
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m 429 928.12 987.36
Разъем N-7320 (HYR-0318)(GN-318K) Разъем N-7320 (HYR-0318)(GN-318K) 508 69.32 73.74
Разъем N-BJ Разъем N-BJ 1305 142.56 151.66
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем MMCX-C Разъем MMCX-C
320
60.1
63.94
Разъем MMCX-C174P Разъем MMCX-C174P
дата поступления:
2025-05-29
59.16
62.94
Разъем MMCX-C188J Разъем MMCX-C188J
270
28.54
30.36
Разъем MMCX-J Разъем MMCX-J
851
48.8
51.91
Разъем MMCX-JA Разъем MMCX-JA
590
65.59
69.78
Разъем MMCX-JKE Разъем MMCX-JKE
дата поступления:
2025-07-17
45.59
48.5
Разъем MMCX-JR Разъем MMCX-JR
2100
81.67
86.88
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30
800
221.9
236.06
Разъем MMCX-M Разъем MMCX-M
320
12.54
13.34
Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM
524
162.02
172.36
Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM
700
162.02
172.36
Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm
203
190.91
203.1
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm
281
190.91
203.1
Разъем MMCXJ-BSMAJ (Cu) Разъем MMCXJ-BSMAJ (Cu)
260
131.52
139.92
Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m
147
1072.51
1140.97
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m
232
629.07
669.22
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m
337
783.77
833.8
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m
429
928.12
987.36
Разъем N-7320 (HYR-0318)(GN-318K) Разъем N-7320 (HYR-0318)(GN-318K)
508
69.32
73.74
Разъем N-BJ Разъем N-BJ
1305
142.56
151.66

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.



SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
