ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.
Разъем MMCX-JR Разъем MMCX-JR* 250 71.45 76.01
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30 251 208.64 221.96
Разъем MMCX-M Разъем MMCX-M 540 12.54 13.34
Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM 1120 143.34 152.49
Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM 357 151.89 161.58
Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm 986 187.95 199.95
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm 468 187.95 199.95
Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m 328 1068.32 1136.51
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m 308 619.24 658.77
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m 291 780.71 830.54
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m 455 924.5 983.51
Разъем N-7320 (HYR-0318) (GN-318K) Разъем N-7320 (HYR-0318) (GN-318K) 1825 63.31 67.35
Разъем N-BJ Разъем N-BJ 150 126.13 134.18
Разъем N-BJ1 Разъем N-BJ1* 970 177.52 188.85
Разъем N-BJ1-C58 Разъем N-BJ1-C58 2490 177.78 189.13
Разъем N-BP Разъем N-BP 4420 136.66 145.38
Разъем N-C58J Разъем N-C58J 2720 115.95 123.35
Разъем N-C58P Разъем N-C58P* 7275 108.35 115.27
Разъем N-C59P Разъем N-C59P 320 144.47 153.69
Разъем N-C8P Разъем N-C8P 1062 144.39 153.61
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
Разъем MMCX-JR Разъем MMCX-JR*
250
71.45
76.01
Разъем MMCX-JW3/MMCX-JW3-RG316-30 Разъем MMCX-JW3/MMCX-JW3-RG316-30
251
208.64
221.96
Разъем MMCX-M Разъем MMCX-M
540
12.54
13.34
Разъем MMCX-M/SMA-F RG-174U 15CM Разъем MMCX-M/SMA-F RG-174U 15CM
1120
143.34
152.49
Разъем MMCX-M/SMA-F RG-178U 15CM Разъем MMCX-M/SMA-F RG-178U 15CM
357
151.89
161.58
Разъем MMCX-P/MMCX-P-RG178-20 cm Разъем MMCX-P/MMCX-P-RG178-20 cm
986
187.95
199.95
Разъем MMCX-P/MMCX-RP-RG178-20 cm Разъем MMCX-P/MMCX-RP-RG178-20 cm
468
187.95
199.95
Разъем N male RG58 SMA male 10m Разъем N male RG58 SMA male 10m
328
1068.32
1136.51
Разъем N male RG58 SMA male 3m Разъем N male RG58 SMA male 3m
308
619.24
658.77
Разъем N male RG58 SMA male 5m Разъем N male RG58 SMA male 5m
291
780.71
830.54
Разъем N male RG58 SMA male 7m Разъем N male RG58 SMA male 7m
455
924.5
983.51
Разъем N-7320 (HYR-0318) (GN-318K) Разъем N-7320 (HYR-0318) (GN-318K)
1825
63.31
67.35
Разъем N-BJ Разъем N-BJ
150
126.13
134.18
Разъем N-BJ1 Разъем N-BJ1*
970
177.52
188.85
Разъем N-BJ1-C58 Разъем N-BJ1-C58
2490
177.78
189.13
Разъем N-BP Разъем N-BP
4420
136.66
145.38
Разъем N-C58J Разъем N-C58J
2720
115.95
123.35
Разъем N-C58P Разъем N-C58P*
7275
108.35
115.27
Разъем N-C59P Разъем N-C59P
320
144.47
153.69
Разъем N-C8P Разъем N-C8P
1062
144.39
153.61

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.

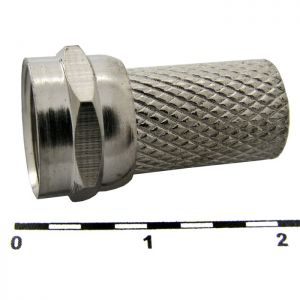

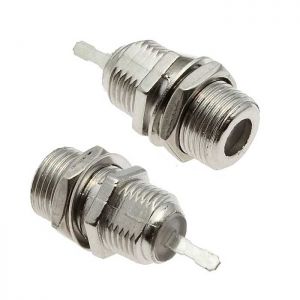

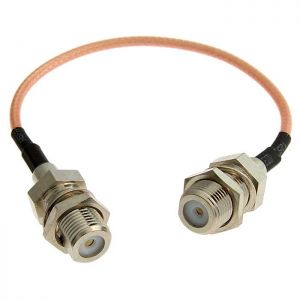

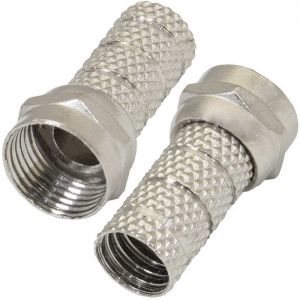

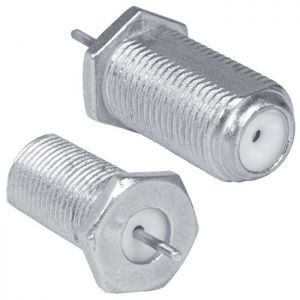

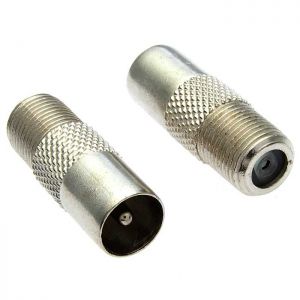

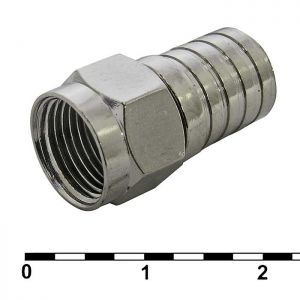

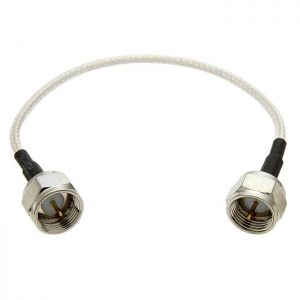

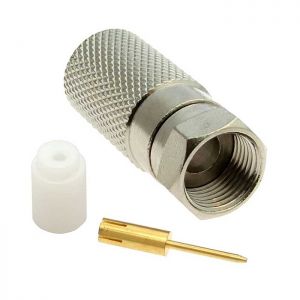

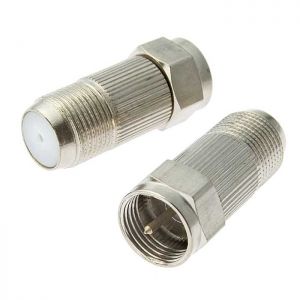

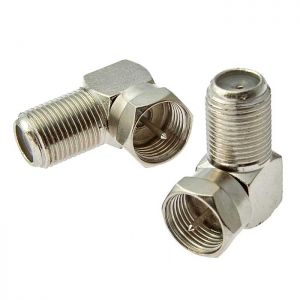

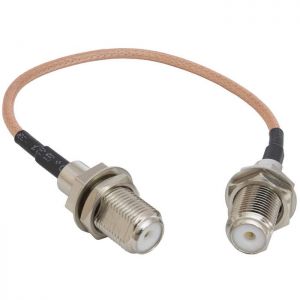

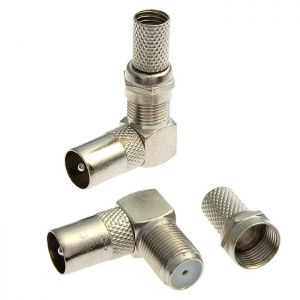

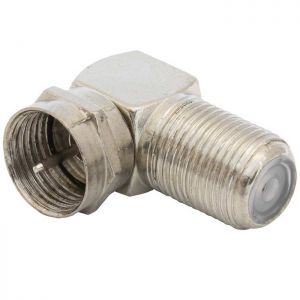

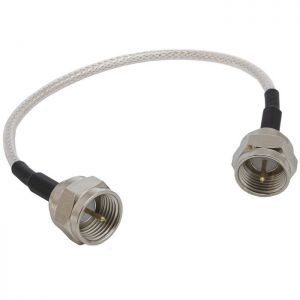

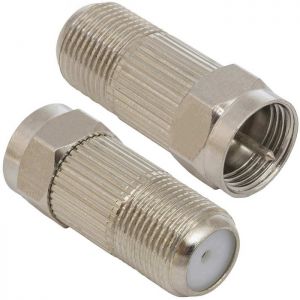

F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.

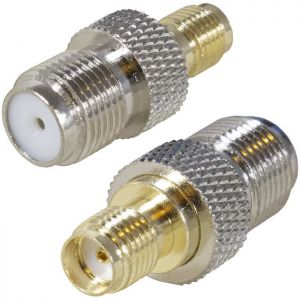

SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
