ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), количеству (возр | убыв)
Наименование товара Количество Цена опт. руб. Цена мелкоопт. руб.

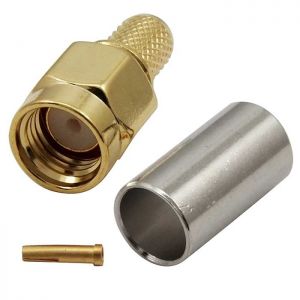

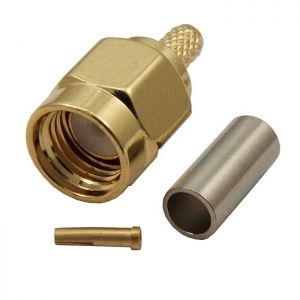

Разъем RP-SMA-C174P Разъем RP-SMA-C174P 1860 48.92 52.04

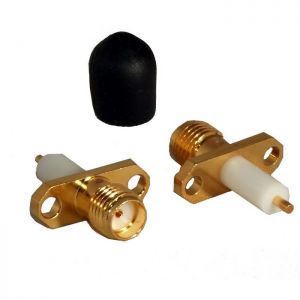

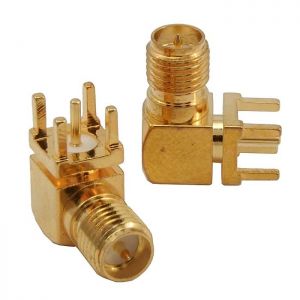

Разъем RP-SMA-C178J Разъем RP-SMA-C178J 150 40.67 43.27
Разъем RP-SMA-C58J Разъем RP-SMA-C58J 150 66.04 70.25
Разъем RP-SMA-C58P Разъем RP-SMA-C58P дата поступления:
2025-06-07
43.83 46.63
Разъем RP-SMA-PR Разъем RP-SMA-PR 1840 63.05 67.07

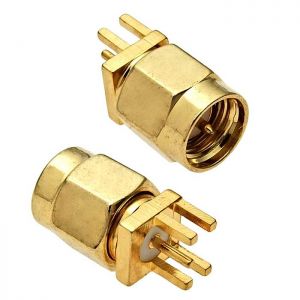

Разъем RP-SMA-PR1 Разъем RP-SMA-PR1 209 60.88 64.77
Разъем S-2452-12 Разъем S-2452-12 9 123.28 131.15
Разъем S-M015Q Разъем S-M015Q 203 225.69 240.1
Разъем S-M015R Разъем S-M015R в производстве 93.17 99.12

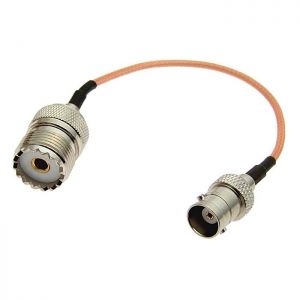

Разъем SL16-K-1.5-RG316-15CM-BNC-K-1.5 Разъем SL16-K-1.5-RG316-15CM-BNC-K-1.5 15 180.53 192.05

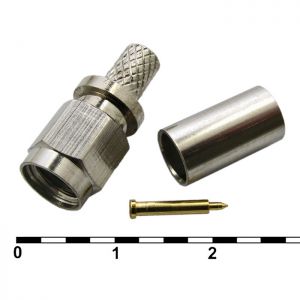

Разъем SMA 3401 Разъем SMA 3401 5350 70.27 74.75

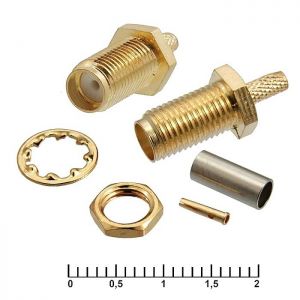

Разъем SMA-BJ Разъем SMA-BJ 18450 51.75 55.05
Разъем SMA-BJ GOLD Разъем SMA-BJ GOLD 1500 57.01 60.65
Разъем SMA-BJ1 Разъем SMA-BJ1* 4000 65.85 70.05
Разъем SMA-BJ1 GOLD Разъем SMA-BJ1 GOLD* 1250 68.1 72.45
Разъем SMA-BJ2 gold Разъем SMA-BJ2 gold 2500 58.22 61.94
Разъем SMA-C1,13J Разъем SMA-C1,13J 368 70.92 75.45

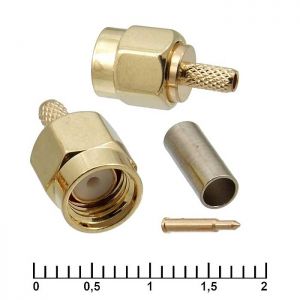

Разъем SMA-C174P Разъем SMA-C174P 18400 32.67 34.76

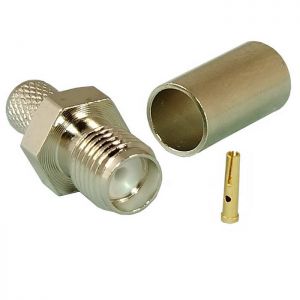

Разъем SMA-C178J Разъем SMA-C178J 850 45.78 48.7
Разъем SMA-C213F Разъем SMA-C213F 390 78.84 83.87
Наименование товара
Количество
Цена опт. руб.
Цена мелкоопт. руб.
1860
48.92
52.04
150
66.04
70.25
дата поступления:
2025-06-07
43.83
46.63
1840
63.05
67.07
209
60.88
64.77
9
123.28
131.15
203
225.69
240.1
в производстве
93.17
99.12
5350
70.27
74.75
18450
51.75
55.05
1500
57.01
60.65
4000
65.85
70.05
2500
58.22
61.94
368
70.92
75.45
18400
32.67
34.76
850
45.78
48.7
390
78.84
83.87

Работа подавляющей части коммуникационного оборудования так или иначе связана с межблочной передачей ВЧ/СВЧ сигнала - соответственно, для стыковки коаксильных кабелей, фидеров и других элементов необходимы высокочастотные разъемы, обеспечивающие надёжный контакт и минимум искажений и потерь сигнала в соединении. Поскольку подобных разъёмов (особенно с учётом модификаций для наплатного монтажа, углового соединения) существует великое множество, ниже рассмотрены наиболее часто встречающиеся.



BNC

Часто называется просто "байонетом" из-за характерной системы фиксации (с защёлкой). Отлично знаком монтажникам сетей Ethernet 10BASE-2 и всем радиоэлектронщикам, имевшим дело с осциллографом (подсоединение внешних щупов к этому прибору до сих пор производится данным типом разъёма). Характеризуется высокой надёжностью и низкими потерями (не более 0.3 дБ), но граница использования по частоте лежит на уровне ~4 ГГц. Допустимый диаметр стыкуемого кабеля - до ~7 мм.



TNC

"Реинкарнация" BNC с резьбовым соединением вместо байонетного, отличается лучшим электрическим контактом и повышенным частотным порогом (используется до ~10 ГГц). Применяется с кабелями диаметром 3-10 мм.



F

Этот тип разъёма особенно хорошо знаком современным пользователем систем кабельного или спутникового телевидения. Фиксируемая на кабеле часть имеет внутреннюю "резьбу", за счёт которой "навинчивается" на его оплётку (экран). При этом контактом для ответной части служит сама центральная жила кабеля, что резко сужает номенклатуру используемых кабелей: они должны иметь толстую и прочную моножилу, стойкую к коррозии и износу. Из-за относительно низкого частотного диапазона (~2 ГГц), простоты и цены преимущественно используется в телевизионных сетях.



FME

Может рассматриваться как "редуцированный" в размерах F, оптимизированный для портативных устройств (например, широко используется в сотовой связи). Ограничение по толщине кабеля составляет 3-5 мм, по частоте ~2 ГГц.



N

Один из наиболее популярных типов соединителей для СВЧ-цепей (в зависимости от модификации используется до частот 11/18 ГГц), существует в различных вариантах исполнения: обжимной/прижимной, под пайку.

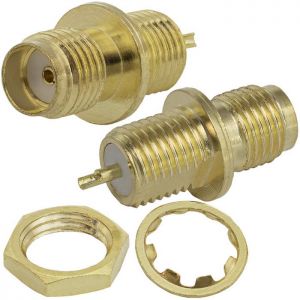

SMA

Популярный миниатюрный кабельный разъём с надёжным винтовым соединением (номинальная рабочая частота - до 18 ГГц). Характерной особенностью разъёма является ограниченный производителем ресурс на число состыковок-расстыковок (обычно не менее 500). Существует нестыкуемая с SMA модификация разъёма RP-SMA (RSMA), с теми же габаритами/резьбой, но противоположным расположением центральных соединителей "штырь-гнездо" (male-female) - она типично используются производителями WiFi для подключения внешних антенн.



Чтобы просмотреть остальные типы, выбрать и купить высокочастотные разъемы нужной модификации, воспользуйтесь онлайн-каталогом.
